FLIR Si124-PD

FLIR Si124-PD

FLIR Si124-PD聲像儀可幫助您檢測高壓電氣系統的局部放電，速度比傳統方法快10倍。

分類： 型號：

掃碼分享產品

描述

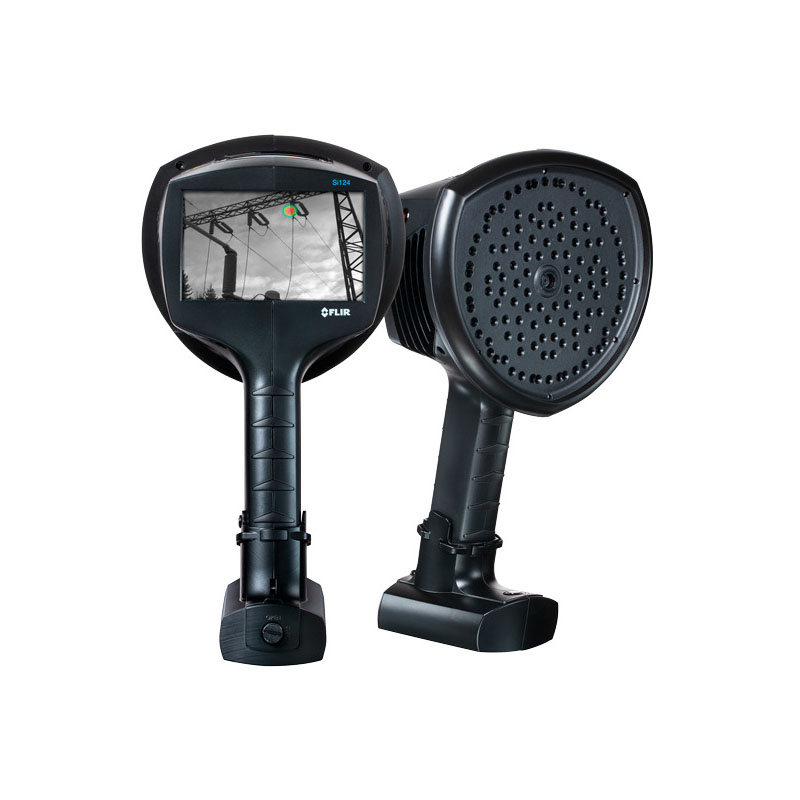

FLIR Si124-PD聲像儀可幫助您檢測高壓電氣系統的局部放電，速度比傳統方法快10倍。這款小巧輕便的單手設備內置了 124 個麥克風，可生成精確的聲學圖像，即使在聲音很大的工業環境中也能直觀地呈現超聲波信息。聲音圖像實時轉置于數碼相機的圖像之上，讓您可以準確定位聲源。Si124-PD 配備了一個插件，使用戶能夠?qū)⒙曄駭?shù)據導入 FLIR Thermal Studio 套件，以便進行離線編輯、分析并創建高級報告。利用 FLIR Acoustic Camera Viewer 的云服務還可以進行現場分析和報告。通過定期的例行維護，F(xiàn)LIR Si124 可幫助工廠節省公用事業費用。
提供其他型號，包括一體化電池款：用于壓縮空氣泄漏檢測應用的Si124-LD，既可用于局部放電檢測應用，也可用于壓縮空氣泄漏檢測應用的Si124 。在以下相關產品部分查看型號。

更迅捷地發現問題

與傳統方法相比，檢測局部放電和電暈的速度可以快近10倍

降低成本，提高可靠性

可精確定位局部放電或電暈，從而盡可能地減少設備故障和縮短停機時間

輕松檢查

使用這款可單手操作的輕量化智能工具，可實時確定局部放電類型

成為Thermal Studio專家

通過紅外培訓中心的在線培訓，學習使用FLIR Thermal Studio Suite軟件編輯圖像、分析圖像并生成自定義報告。該虛擬課程涵蓋需要了解的所有內容，包括：

  • 如何調整圖像參數并優化熱對比度
  • 如何為圖像處理創建批處理功能
  • 如何設計新的報告模板

技術參數

聲學測量
124 個低噪聲 MEMS 麥克風，實現聲音的實時可視化
放電分類
? 負電暈?正負電暈?懸浮放電?表面或內部放電 PRPD 模式在 FLIR Acoustic Camera Viewer 云服務中提供。
嚴重程度評估
基于 AI 的自動嚴重性評估，包括推薦的措施
距離
0.3 m 至 130 m
無線數據傳輸
Wi-Fi 2.4 GHz 和 5 GHz IEEE 802.11.b/g/n/ac 無線 LAN
成像與光學
動態范圍
下限：<-15 dB
上限：>120 dB
熱像儀軟件升級
自動通過 Wi-Fi
通過電腦上的 USB
視場角（FOV）
62° × 49°
視頻圖像分辨率
800 × 480
視頻幀頻
25 FPS
數字變焦
2倍數字變焦
顯示幀頻
視頻：25 fps
聲像：25 fps
測量與分析
帶寬
2 kHz 至 65 kHz，量程可調，MEMS 采樣頻率：130 kHz
放電分類
? 負電暈?正負電暈?懸浮放電?表面或內部放電 PRPD 模式在 FLIR Acoustic Camera Viewer 云服務中提供。
放電檢測
自動檢測 50 / 60 Hz
距離
0.3 m 至 130 m
聲學測量
124 個低噪聲 MEMS 麥克風，實現聲音的實時可視化
嚴重程度評估
基于 AI 的自動嚴重性評估，包括推薦的措施
用戶界面
開機指示燈
LED（紅色）
輸入設備
電阻式觸摸屏
顯示屏
尺寸：5 英寸 800 × 480
色彩：24 位 RGB
亮度：1000 cd/m2（可調）
電源
標稱輸入電壓
12 V 最大輸入：15 V 2.5 A
電池
鋰離子可充電電池組 (RRC 2040)：
10.8 V，3.35 Ah，36.2 Wh；
使用時間：2 小時以上（取決于環境狀況）；
充電時間：2 小時；
最大輸出：12.6 V，4 A
電池充電器
輸入：19 至 26 VDC，2.8 A
最大輸出：17.4 VDC，4.8 A
電池重量
985 g
內置電池
鋰離子 6 Wh
外置電池
LiFePO 12 V 7 Ah，84 Wh；使用時間：7 小時（取決于環境狀況）；充電時間：4 至 6 小時；最大輸出：13.8 V, 4.0 A
環境與認證
保修
http://www.flir.cn/warranty/
存儲溫度范圍
–20 至 70°C
工作溫度范圍
–10 至 50°C
濕度和存儲濕度
推薦 0 至 90%
常規
包裝類型
紙板箱
包裝重量
4 kg
尺寸
聲像儀：315 × 169 × 160 mm，電池：85 mm × 59 mm × 22 mm
電池尺寸
90 × 145 × 65 mm
電池電源線長度
0.75 m，加長型為 1.5 m
重量
聲像儀：1.08 kg，
電池：0.17 kg
總重量 [包括所有附件]
1.25 kg
